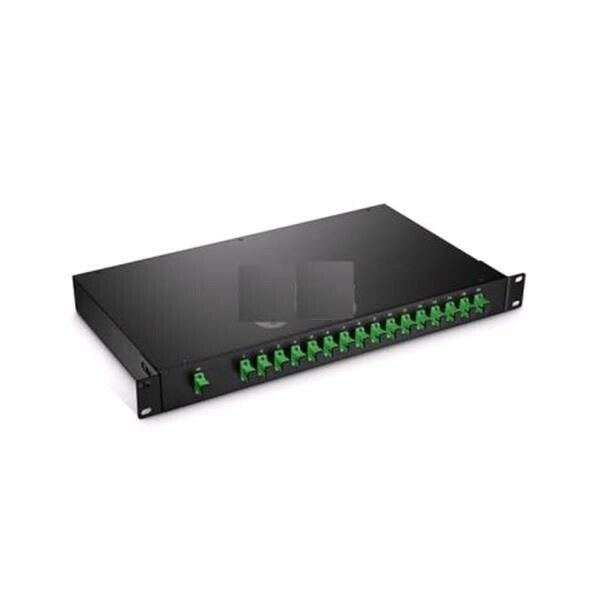

机架式PLC光纤分路器
分类：光分路器时间：2023/8/25 18:59:26
点击数：278
- 详细介绍
-
1x(2,4......) 或者 2x(2,4......) (机架式：无接头，SC / UPC，SC / APC...，FC 可选） LC（平面光波电路）分路器是单模分路器，从一个输入光纤到多个输出光纤的分配比均匀。 它基于平面光波电路技术，提供了一种体积小，可靠性高的低成本配光解决方案。 我们提供各种1×N和2×N PLC分路器，包括1×2至1×64和2×2至2×64 1U机架式光纤PLC分路器。 它们都具有出色的光学性能，高稳定性和高可靠性，可以满足各种应用需求。 1U机架安装类型采用1U机架，或根据实际要求定制。 它可以规范地安装在ODF中，并且可以通过规范的光纤分布与箱体/柜体完美融合。 1xN，2xN 1U机架式光纤PLC分离器支持选择SC，LC，FC连接器。
-
-
Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
YD/T 2000.1-2009
RoHS -
-
-
1X N（N≥2）
参数1×2
1×4
1×8
1×16
1×32
1×64
1×128
波长 (nm)
1260～1650
纤维类型
G657A1或根据客户要求定制
尾纤长度(m)
1.0(±0.1) 或根据客户要求定制
插入损耗 (dB)
≤3.8
≤7.2
≤10.3
≤13.6
≤16.9
≤20.4
≤23.5
损耗均匀度(dB)
最大
≤0.8
≤1.0
≤1.2
≤1.5
≤1.8
≤2.0
≤2.0
回损 (dB)
最小
55
55
55
55
55
55
55
偏振相关损耗 (dB)
最大
≤0.2
≤0.2
≤0.3
≤0.3
≤0.4
≤0.4
≤0.4
方向性(dB)
最小
≥55
波长相关损耗(dB)
最大
≤0.6
≤0.6
≤0.6
≤0.8
≤1.0
≤1.0
≤1.2
工作温度. ( ℃)
-40～85
储存温度. ( ℃)
-40～85
器件封装尺寸(mm) (长×宽×高)
40×4×4
50×7×4
60×12×4
120*26*10
盒式模块尺寸(mm) (长×宽×高)
100×80×10
120×80×18
140×115×18
150*130*25
微型模块尺寸(mm) (长×宽×高)
55×7×4
60×12×4
80×20×6
100×40×6
120*50*12
备注：这些数据不包括光纤连接器损耗，每个连接器将增加0.25dB损耗,加法兰损耗再加0.2dB;
2X N（N≥2）
参数2×2
2×4
2×8
2×16
2×32
2×64
2×128
波长 (nm)
1260～1650
纤维类型
G657A2 or custom-defined
尾纤长度(m)
1.0(±0.1) or custom-defined
插入损耗 (dB)
≤4.2
≤7.5
≤10.6
≤13.9
≤17.2
≤20.8
≤23.8
损耗均匀度(dB)
最大
≤0.8
≤1.0
≤1.2
≤1.5
≤1.8
≤2.0
≤2.0
回损 (dB)
最小
55
55
55
55
55
55
55
偏振相关损耗 (dB)
最大
≤0.2
≤0.2
≤0.3
≤0.3
≤0.4
≤0.4
≤0.4
方向性(dB)
最小
≥55
波长相关损耗(dB)
最大
≤0.6
≤0.6
≤0.6
≤0.8
≤1.0
≤1.0
≤1.2
工作温度. ( ℃)
-40～85
储存温度. ( ℃)
-40～85
器件封装尺寸(mm) (长×宽×高)
50×4×4
50×7×4
60×12×4
120*26*10
盒式模块尺寸(mm) (长×宽×高)
100×80×10
120×80×18
140×115×18
150*130*25
微型模块尺寸(mm) (长×宽×高)
60×7×4
60×12×4
80×20×6
100×40×6
120*50*12
备注：这些数据不包括光纤连接器损耗，每个连接器将增加0.25dB损耗,加法兰损耗再加0.2dB;
-
-
-

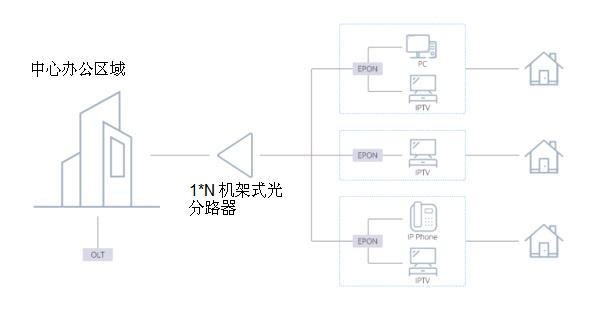

光纤到户系统
无源光网络（PON）
有线电视网络
其它光信号分路系统
其它光信号分路系统FTTx解决方案的最佳替代方案：PON分路器安装在外部工厂机柜中，用于分配或组合光信号，使运营商能够将光信号分离到多个家庭或企业。 -
