产品描述：

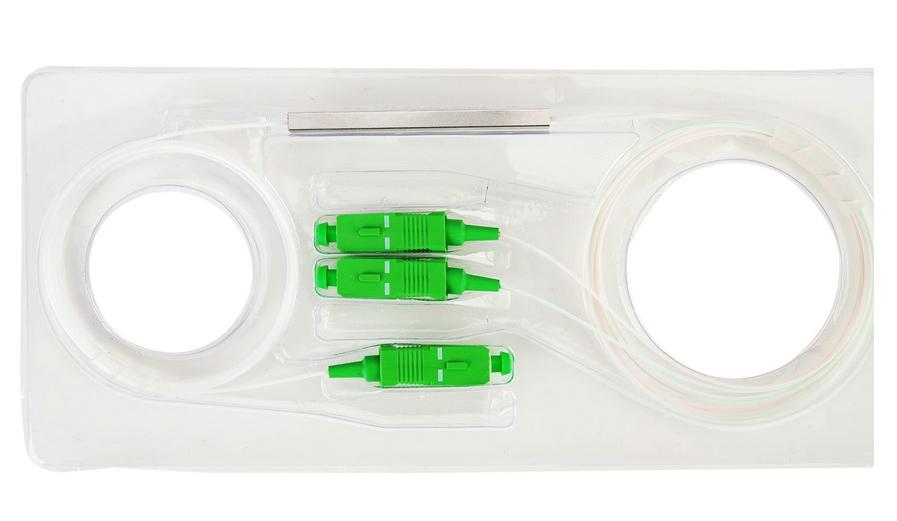

1x(2,4...128) 或者 2x(2,4...128) (微型：无接头，SC / UPC，SC / APC...，FC 可选)选） 平面光波电路（PLC）分路器是一种使用硅光波导技术制造的光功率管理设备，用于将来自CentralOffice（CO）的光信号分配到多个场所。 是磁带分离器的小型化结果。 它主要用于各种连接和配电箱或网络机柜。

主要特性：

• Telcordia GR-1209-CORE-2001
  Telcordia GR-1221-CORE-1999
  YD/T 2000.1-2009
  RoHS

•

产品详情：

• 1X N（N≥2）

  参数		1×2	1×4	1×8	1×16	1×32	1×64	1×128
  波长 (nm)		1260～1650
  纤维类型		G657A1或根据客户要求定制
  尾纤长度(m)		1.0(±0.1) 或根据客户要求定制
  插入损耗 (dB)		≤3.8	≤7.2	≤10.3	≤13.6	≤16.9	≤20.4	≤23.5
  损耗均匀度(dB)	最大	≤0.8	≤1.0	≤1.2	≤1.5	≤1.8	≤2.0	≤2.0
  回损 (dB)	最小	55	55	55	55	55	55	55
  偏振相关损耗 (dB)	最大	≤0.2	≤0.2	≤0.3	≤0.3	≤0.4	≤0.4	≤0.4
  方向性(dB)	最小	≥55
  波长相关损耗(dB)	最大	≤0.6	≤0.6	≤0.6	≤0.8	≤1.0	≤1.0	≤1.2
  工作温度. ( ℃)	-40～85
  储存温度. ( ℃)	-40～85
  器件封装尺寸(mm)   (长×宽×高)		40×4×4			50×7×4		60×12×4	120*26*10
  盒式模块尺寸(mm)   (长×宽×高)		100×80×10			120×80×18		140×115×18	150*130*25
  微型模块尺寸(mm)   (长×宽×高)		55×7×4			60×12×4	80×20×6	100×40×6	120*50*12

  备注：这些数据不包括光纤连接器损耗，每个连接器将增加0.25dB损耗,加法兰损耗再加0.2dB;

  2X N（N≥2）

  参数		2×2	2×4	2×8	2×16	2×32	2×64	2×128
  波长 (nm)		1260～1650
  纤维类型		G657A2 or custom-defined
  尾纤长度(m)		1.0(±0.1) or custom-defined
  插入损耗 (dB)		≤4.2	≤7.5	≤10.6	≤13.9	≤17.2	≤20.8	≤23.8
  损耗均匀度(dB)	最大	≤0.8	≤1.0	≤1.2	≤1.5	≤1.8	≤2.0	≤2.0
  回损 (dB)	最小	55	55	55	55	55	55	55
  偏振相关损耗 (dB)	最大	≤0.2	≤0.2	≤0.3	≤0.3	≤0.4	≤0.4	≤0.4
  方向性(dB)	最小	≥55
  波长相关损耗(dB)	最大	≤0.6	≤0.6	≤0.6	≤0.8	≤1.0	≤1.0	≤1.2
  工作温度. ( ℃)	-40～85
  储存温度. ( ℃)	-40～85
  器件封装尺寸(mm)   (长×宽×高)		50×4×4			50×7×4		60×12×4	120*26*10
  盒式模块尺寸(mm)   (长×宽×高)		100×80×10			120×80×18		140×115×18	150*130*25
  微型模块尺寸(mm)   (长×宽×高)		60×7×4			60×12×4	80×20×6	100×40×6	120*50*12

  备注：这些数据不包括光纤连接器损耗，每个连接器将增加0.25dB损耗,加法兰损耗再加0.2dB;

产品应用：

• 光纤到户系统
  无源光网络（PON）
  有线电视网络
  其它光信号分路系统

•

  1x（2,4 ... 128）或2x（2,4 ... 128）微型式PLC分路器在光纤入户PLC分路器可以将多种功能集成到单个芯片上，以显着减小尺寸和尺寸。 广泛用于PON网络，实现光信号功率管理。 下图显示了1X（2,4,8,16,32,64,128）或2X（2,4,8,16,32,64,128）PLC光纤分离器通过光纤熔接闭合与GPON OLT和ONT互连。

  特别提醒：光分路器可以定制，最大1X128或2X128
