单芯室内光缆
分类：室内光缆时间：2017/9/20 15:51:36
点击数：812
- 详细介绍
·产品描述

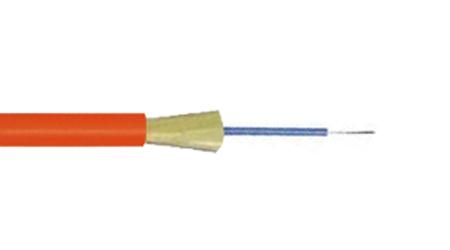

NECERO 生产的室内光缆是在紧套光缆光纤外均匀施放起加强作用的多股芳纶丝，再挤制阻燃外护套而成。
·产品特点
· 紧套光纤外径均匀，剥离性好
· 良好的阻燃性能
· 高、低温特性稳定
· 光纤的几何尺寸一致性好
·产品应用
· 数据通讯传输
· 光连接器的制作
· 敷设方式：沿墙、顶、夹层、导管、线槽
· 无严格防水要求的场合
· 跳线、尾纤和室内布线
·产品描述

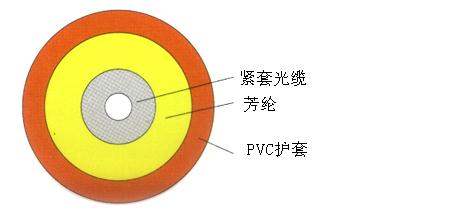

·单芯，Φ900μm或Φ600μm紧套光纤、芳纶加强元件、PVC护套。
·产品标准
· 满足YD/T 1258.2-2003、ICEA-596、GR-409、IEC794等标准；符合UL认证OFNR、OFNP要求。
·光缆型号
|
SXC-III |
SXC-II |
SXC-I |
|
|
光缆直径 |
2.8±0.2mm |
2.0±0.2mm |
1.6±0.2mm |
|
光缆重量 |
6.9kg/km |
5.9kg/km |
4.0kg/km |
|
紧套光缆直径 |
900±50μm |
900±50μm |
600±50μm |
·机械特性
|
允许拉伸力 |
长期 |
80N |
60N |
|
|
短期 |
150N |
120N |
||
|
允许压扁力 |
长期 |
100N/100mm |
||
|
短期 |
500N/100mm |
|||
|
弯曲半径 |
动态 |
20×D （光缆直径 Cable Diameter） |
||
|
静态 |
10×D （光缆直径 Cable Diameter） |
|||
·光学特性
|
50/125μm |
62.5/125μm |
G.652 |
G.655 |
||
|
衰减(+20℃) |
@850nm |
≤3.5dB/km |
≤3.5dB/km |
||
|
@1300nm |
≤1.5dB/km |
≤1.5dB/km |
|||
|
@1310nm |
≤0.45dB/km |
≤0.50dB/km |
|||
|
@1550nm |
≤0.30dB/km |
≤0.50dB/km |
|||
|
宽带（A級） |
@850nm |
≥500MHz·km |
≥200MHz·km |
||
|
@1300nm |
≥1000MHz·km |
≥600MHz·km |
|||
|
数值孔径 |
0.200±0.015NA |
0.275±0.015NA |
|||
|
光缆截止波长 |
≤1260nm |
≤1480nm |
|||
|
温度附加衰减Δα(-20℃~+85℃) |
@1300nm |
≤0.25dB/km |
≤0.25dB/km |
||
|
@1550nm |
≤0.10dB/km |
≤0.15dB/km |
|||
·环境特性
|
运输温度 |
-20℃~+60℃ |
|
存储温度 |
-20℃~+60℃ |
|
安装温度 |
-5℃~+50℃ |
|
使用温度 |
-20℃~+60℃ |
