室内布线光缆
分类：室内光缆时间：2017/9/20 16:09:46
点击数：832
- 详细介绍

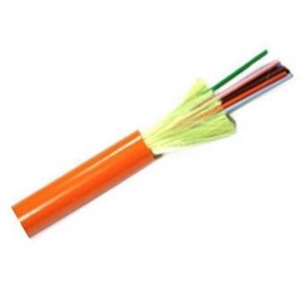

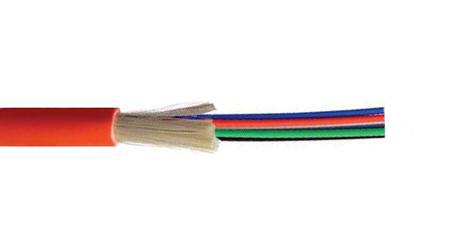

·产品描述

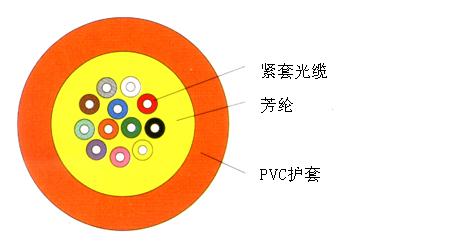

02～12芯，Φ900μm紧套光纤、芳纶加强元件、PVC护套。
·产品标准
· 满足YD/T 1258.4-2005、ICEA-596、GR-409、IEC794等标准；符合UL认证OFNR要求。
·光缆型号
|
MPC-02 |
MPC-04 |
MPC-06 |
MPC-08 |
MPC-10 |
MPC-12 |
|
|
光缆直径 |
4.1±0.25 |
4.8±0.25 |
5.1±0.25 |
5.6±0.25 |
5.8±0.25 |
6.2±0.25 |
|
光缆重量 |
11.0 |
18.4 |
22 |
24 |
27 |
31 |
|
紧套光纤直径 |
900±50μm |
|||||
·机械特性
|
允许拉伸力 |
长期 |
200N |
|
短期 |
660N |
|
|
允许压扁力 |
長期 |
300N/100mm |
|
短期 |
1000N/100mm |
|
|
弯曲半径 |
动态 |
20×D （光缆直径 ） |
|
静态 |
10×D （光缆直径 ） |
·光学特性
|
50/125μm |
62.5/125μm |
G.652 |
G.655 |
||
|
衰减 (+20℃) |
@850nm |
≤3.5dB/km |
≤3.5dB/km |
||
|
@1300nm |
≤1.5dB/km |
≤1.5dB/km |
|||
|
@1310nm |
≤0.45dB/km |
≤0.50dB/km |
|||
|
@1550nm |
≤0.30dB/km |
≤0.50dB/km |
|||
|
宽带（A級） |
@850nm |
≥500MHz·km |
≥200MHz·km |
||
|
@1300nm |
≥1000MHz·km |
≥600MHz·km |
|||
|
数值孔径 |
0.200±0.015NA |
0.275±0.015NA |
|||
|
光缆截止波长 |
≤1260nm |
≤1480nm |
|||
|
温度附加衰减Δα(-20℃~+85℃) |
@1300nm |
≤0.50dB/km |
≤0.50dB/km |
||
|
@1550nm |
≤0.20dB/km |
≤0.20dB/km |
|||
·环境特性
|
运输温度 |
-20℃~+60℃ |
|
存储温度 |
-20℃~+60℃ |
|
安装温度 |
-5℃~+50℃ |
|
使用温度 |
-20℃~+60℃ |
