层绞式普通铠装光缆（GYTY53）
分类：室外光缆
时间：2017/9/29 11:37:03
点击数：672
|
·产品描述

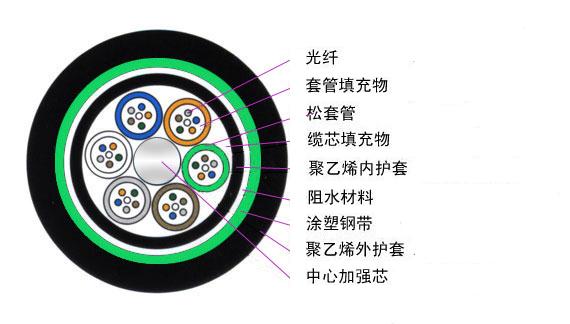

GYTY53 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需要挤上一层聚乙烯 （PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。缆芯外挤上一层聚乙烯内护套，双面涂塑钢带（PSP） 纵包后挤制聚乙烯护套成缆。
|
|
·产品特点
· 具有很好的机械性能和温度特性
· 松套管材料本身具有良好的耐水性能和较高的强度
· 管内充以特种油膏，对光纤进行了关键性保护
· 良好的抗压性和柔软性
· 采用下列措施来确保光缆的防水性能：
- 单根钢丝中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
- 双面涂塑钢带（PSP）提高光缆的抗透潮能力
- 良好的阻水材料防止光缆纵向渗水
·产品标准
GYTY53 光缆符合 YD/T 901-2001 和 IEC 60794-1 标准
·光学特性
|
|
|
G.652
|
G.655
|
50/125μm
|
62.5/125μm
|
|
衰减
(+20℃)
|
@850nm
|
|
|
≤3.0 dB/km
|
≤3.0 dB/km
|
|
@1300nm
|
|
|
≤1.0 dB/km
|
≤1.0 dB/km
|
|
@1310nm
|
≤0.36 dB/km
|
≤0.40 dB/km
|
|
|
|
@1550nm
|
≤0.22 dB/km
|
≤0.23dB/km
|
|
|
|
带宽(A级)
|
@850nm
|
|
|
≥500 MHz·km
|
≥200 MHz·km
|
|
@1300nm
|
|
|
≥1000 MHz·km
|
≥600 MHz·km
|
|
数值孔径
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
光缆截止波长
|
≤1260nm
|
≤1480nm
|
|
|
|
|
·结构参数 Technical Parameters
|
|
光缆型号
|
光纤数
|
套管数
|
填充绳数
|
光缆直径
mm
|
光缆重量 kg/km
|
允许拉伸力
长期/短期
Term N
|
允许压扁力
长期/短期
Term
N/100mm
|
弯曲半径
静态/动态mm
|
|
GYTY53-2~6芯
|
2~6
|
1
|
5
|
13.8
|
188
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-8~12芯
|
8~12
|
2
|
4
|
13.8
|
188
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-14~18芯
|
14~18
|
3
|
3
|
13.8
|
188
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-20~24芯
|
20~24
|
4
|
2
|
13.8
|
188
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-26~30芯
|
26~30
|
5
|
1
|
13.8
|
188
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-32~36芯
|
32~36
|
6
|
0
|
13.8
|
188
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-38~48芯
|
38~48
|
4
|
1
|
14.6
|
206
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-50~60芯
|
50~60
|
5
|
0
|
14.6
|
206
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-62~72芯
|
62~72
|
6
|
0
|
15.0
|
215
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-74~84芯
|
74~84
|
7
|
1
|
16.4
|
254
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-86~96芯
|
86~96
|
8
|
0
|
16.4
|
254
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-98~108芯
|
98~108
|
9
|
1
|
17.8
|
290
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-110~120芯
|
110~120
|
10
|
0
|
17.8
|
290
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-122~132芯
|
122~132
|
11
|
1
|
19.5
|
340
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-134~144芯
|
134~144
|
12
|
0
|
19.5
|
340
|
1000/3000
|
1000/3000
|
10D/20D
|
|
GYTY53-146~216芯
|
146~216
|
|
|
19.5
|
345
|
1000/3000
|
1000/3000
|
10D/20D
|
|
|
储存、使用温度: -40℃ 至 + 70℃
|
