层绞式非金属加强芯光缆（GYHTY）
分类：室外光缆时间：2017/9/29 11:39:02
点击数：540
- 详细介绍
·产品描述

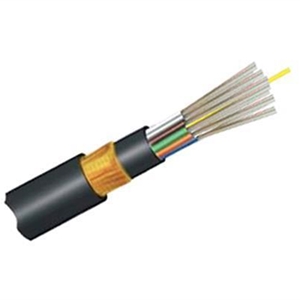

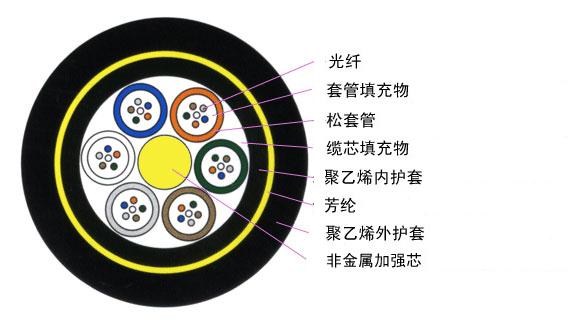

GYHTY 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根玻璃纤维增强塑料（FRP），松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯 。缆芯内的缝隙充以阻水油膏后挤制聚乙烯内护套，再包上一层芳纶后挤制聚乙烯外护套成缆。
·产品特点
· 具有很好的机械性能和温度特性
· 芳纶加强元件使光缆具有更强的抗拉性能
· 松套管材料本身具有良好的耐水性能和较高的强度
· 管内充以特种油膏，对光纤进行了关键性保护
· 良好的抗压性和柔软性
· 采用下列措施来确保光缆的防水性能：
- 单根非金属中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
·产品标准
GYHTY 光缆符合 YD/T 901-2001 和 IEC 60794-1 标准
·光学特性
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
|
衰减 (+20℃) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
带宽(A级) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
数值孔径 |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
光缆截止波长 |
≤1260nm |
≤1480nm |
|
|
|
·结构参数
|
光缆型号 |
光纤数 |
套管数 |
填充绳数 |
光缆直径 mm |
光缆重量 kg/km |
允许拉伸力 长期/短期 Term N |
允许压扁力 长期/短期 N/100mm |
弯曲半径 静态/动态 mm |
|
GYHTY-2~6芯 |
2~6 |
1 |
5 |
11.0 |
100 |
600/1500 |
300/1000 |
10D/20D |
|
GYHTY-8~12芯 |
8~12 |
2 |
4 |
11.0 |
100 |
600/1500 |
300/1000 |
10D/20D |
|
GYHTY-14~18芯 |
14~18 |
3 |
3 |
11.0 |
100 |
600/1500 |
300/1000 |
10D/20D |
|
GYHTY -20~24芯 |
20~24 |
4 |
2 |
11.0 |
100 |
600/1500 |
300/1000 |
10D/20D |
|
GYHTY-26~30芯 |
26~30 |
5 |
1 |
11.0 |
100 |
600/1500 |
300/1000 |
10D/20D |
|
GYHTY-32~36芯 |
32~36 |
6 |
0 |
11.0 |
100 |
600/1500 |
300/1000 |
10D/20D |
储存、使用温度: -40℃ 至 + 70℃
